線束在汽車上的幾乎無處不在，其總體尺寸和體積也非常大，所以為了便于生產和裝配，同時保證電氣性能的較好實現，線束要進行合理的分組分段設計。例如某SUV汽車全車線束共分為儀表板線束、機艙線束、發動機線束、電源線束、車身線束、門線束、頂棚線束等。而線束與線束之間的電氣連接則依靠汽車連接器完成。
汽車連接器
汽車連接器通常被稱作對接件，指線束與線束之間相互對接實現電路連通的插接器,由公端護套和母端護套組成（見圖1）。

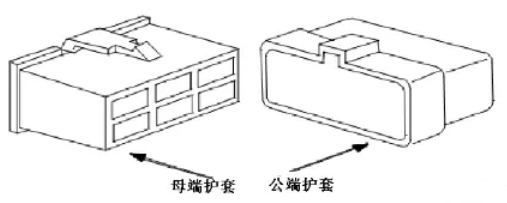

圖1汽車連接器示意圖
近些年線束護套發展很快，在提高連接可靠性的前提下，小型化和輕量化的設計趨勢也非常明顯?；谑褂铆h(huán)境的復雜性，產品結構也呈現出多樣性，例如現在絕大多數的護套增加TPA或者PLR結構，防止端子退出；大尺寸護套采用助力結構，減輕了作業難度；甚至有些廠家開發出帶透氣膜的連接器，以保證對接位置的腔體內的氣壓平衡，防止呼吸作用產生的進水問題。護套的這些新技術給線束設計者提供了更多的選項。
汽車連接器在選型時，要優先參考以上提到的優良結構，還應考慮電氣系統、裝配、環境等各方面的要求。
電氣系統要求
1.汽車連接器的孔位數量
一般情況下，為滿足后續車型配置調整或功能增加的整車規劃，會選擇孔位數比回路數量稍多一些的護套。通常護套的孔位裕度約為15%-30%。當然，此比例需根據整車的配置規劃適當調整，對于確定在整車生命周期內回路數量不會發生變更的內連接，孔位可以不必做出預留。
2. 汽車連接器適配的導線線徑和電流強度
護套適配的端子寬度決定了護套適配的電流強度范圍。不同寬度的端子可承載的電流一般如下：端子寬度規格為1.0系列的10A左右；規格2.2或3系列的20A左右；規格4.8系列的30A左右；規格6.3系列的45A左右；規格7.8或9.5系列的60A左右。
在選型時，一方面要考慮護套適配的端子能否承載相應的電流強度，還應考慮端子適配的導線線徑范圍。在滿足承載電流的前提下，盡量選擇體積小的護套。選擇適配端子寬度過大的護套，在成本上造成浪費，對安裝空間上需求也會加大，從加工角度來看還不利于較細導線的端子插植。選擇適配端子寬度過小的護套，端子的電流承載能力不能滿足要求，會造成端子對接處過熱，嚴重的會造成燒蝕。如果在內連接的回路中大電流和小電流相差較大，單一規格的端子不能滿足使用要求時，應該考慮使用復合型接插器或者分開使用兩個獨立汽車連接器。
3.汽車連接器中電線的線色、線徑
回路分配時，盡量不要將線色線徑都相同的回路分配到同一汽車連接器中，除非這兩個回路的端子規格不同，否則易導致兩個回路裝反，同時也會給故障檢修帶來不便。對于線徑相同、線色相近的回路，比如橙色和黃色、粉色和紅色，尤其是當這些顏色在導線中作為輔色使用時，很容易混淆，所以應盡量避免在同一個汽車連接器中使用。對于線色相同、線徑相近的回路，比如0.35和0.5、0.5和0.75、0.75和0.85等線徑的導線，除非導線上有色環可以區分，否則也易造成混淆，給線束加工帶來不便。
4.汽車連接器中的回路排布
護套內大電流的回路盡量不要距離過近，否則容易造成局部過熱。同一組雙絞線要位于相鄰孔位，以避免解開距離過大，導致抗擾效果下降，信號失真。不同組雙絞線孔位不要交叉，避免信號串?dāng)_。屏蔽線回路為保持屏蔽層的連續性，在選擇汽車連接器時最好采用獨立的屏蔽護套，不建議使用普通護套，也不要將屏蔽線與其他線分配到同一個汽車連接器內。
裝配要求
1.汽車連接器的顏色要求
1)作為汽車連接器的公端和母端護套顏色要相同。
2) 為保持前艙內顏色的協調和統一，位于前艙內的汽車連接器顏色應與周圍環境顏色接近，盡量選擇黑色或灰色等深顏色護套。
3)出于防錯的考慮，多個相同型號的汽車連接器裝配在同一區域時，應使用不同顏色或者不用的分支尺寸進行區分。
4)安裝時汽車連接器處于光線暗區的應選擇白色護套。
5)用于安全氣囊回路的獨立汽車連接器應選擇黃色護套。
2.汽車連接器的固定要求
汽車連接器應選擇自帶卡扣或可以安裝卡扣的護套（見圖2、圖3），并優先選擇適配鑰匙孔或長圓孔型的卡扣，因?yàn)檫@樣的卡扣具有防轉的效果，使電氣連接更加可靠。特殊情況下也可以使用膠帶捆綁或其他固定方式。
圖2自帶卡扣的護套實例
圖3可以安裝卡扣的護套實例
3.裝配時需要穿過鈑金孔的汽車連接器
例如前艙線束與車身線束、車身線束與后背門或后保險杠的汽車連接器，護套的外形尺寸應能滿足鈑金過孔需要。通常情況下，鈑金孔徑與護套最小安裝寬度的比例應在1.5:1以上。
4.裝配便利性要求
回路數較多的汽車連接器，尤其是復合型的多孔護套，由于端子數量較多，對接時會比較費力，所以盡量選擇帶有拉桿結構的護套（見圖4）
圖4帶拉桿的汽車連接器實例
環境要求
1.防水性
汽車連接器要滿足其安裝區域的防水等級。例如駕駛室內屬于干區，此區域的汽車連接器使用非防水型護套就能滿足要求。而前機艙或者四門防水膜以外的部分則屬于濕區，安裝在濕區暴露位置的汽車連接器必須選擇防水型護套。有些車型前艙的汽車連接器設計在了前艙保險盒內部，使其處于隱蔽的環境中，雖然選擇了非防水型的護套，這樣的設計也是合理的。
2.耐溫性
汽車連接器的耐溫等級要高于安裝位置的環境溫度。汽車連接器的耐溫等級與其材質有關。應根據汽車連接器所在的環境溫度選擇適合的材質。例如熱變形溫度小于 100℃的品種有：PE、PS、PVC、PET、PBT、ABS及 PMMA等；熱變形溫度在 100～200℃之間的品種有：PP、PVF、PVDC、PSF、PPO及 PC等。
總結
內連接是保證線束與線束之間電流和信號正常傳輸?shù)募~帶，關系到整車電路和線束的可靠性，所以內連接的護套要合理選擇。
